Как сделать деревянные грабли своими руками
Деревянные грабли из легкодоступных материалов
Для этого нам понадобятся.
Материал:
1. Жердь - берёзовая, длина от 1.5 до 2 м.
2. Полено (ясень), длинна 55-60 см.
Инструменты:
1. Топор
2. Ножовка
3. Острый нож
4. Рубанок
5. Дрель
6. Свёрла (10 и 12 мм)
Приступим к изготовлению.

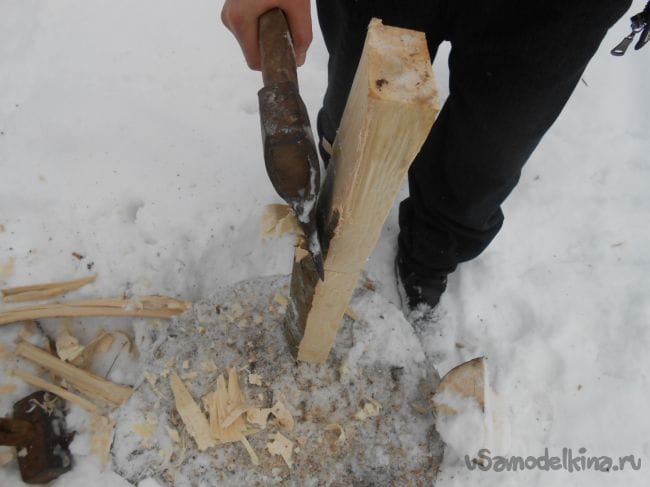

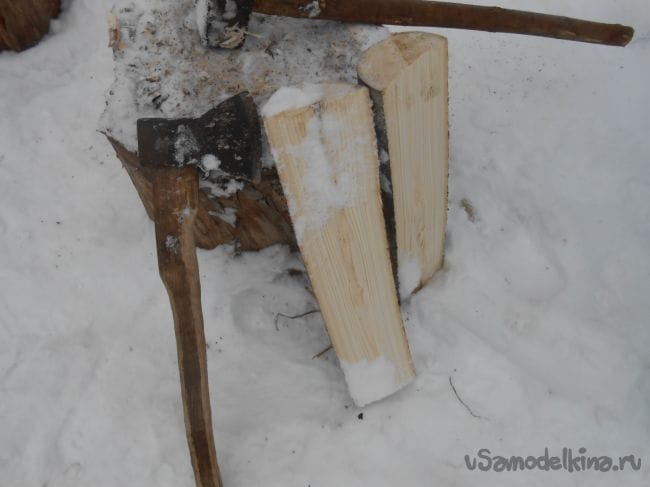

Для начала расщепляем полено при помощи топора, у нас получается две части. За ранее просушиваем полено 7-10 дней.
Берём одну из частей и также расщепляем на две части. В итоге у нас получается вот такая заготовка из которой мы будем делать колодку для зубьев.

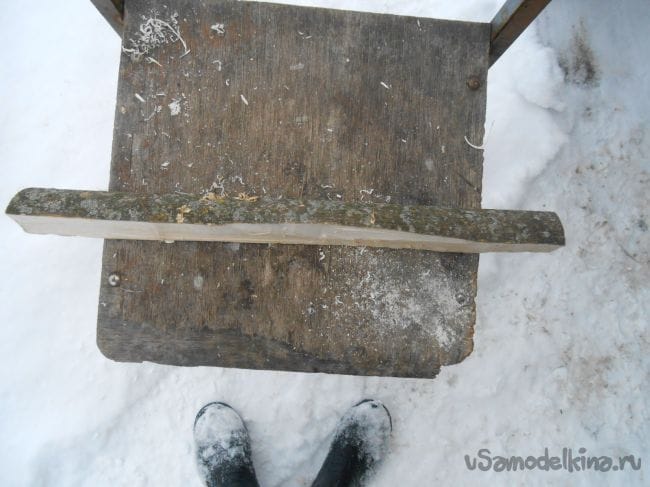

При помощи топора обтёсываем данную заготовку, и придаём форму прямоугольного бруса.

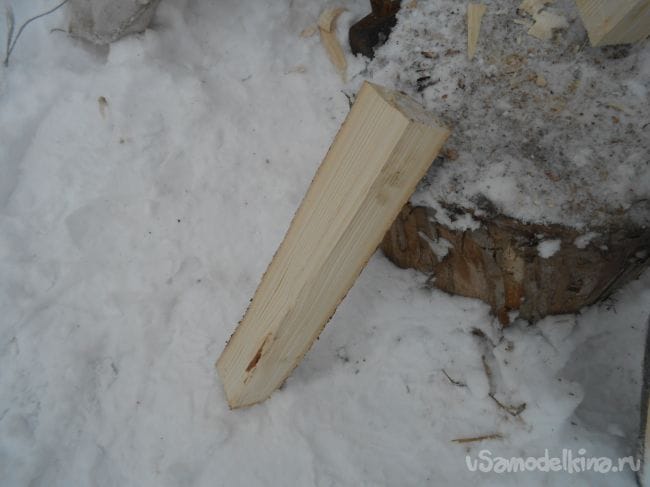

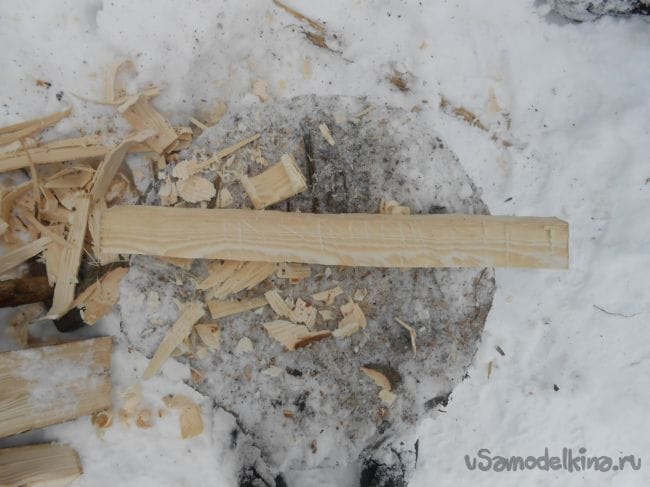

Вот что должно получиться. Далее обрабатываем со всех сторон при помощи рубанка, и зачищаем наждачной бумагой.

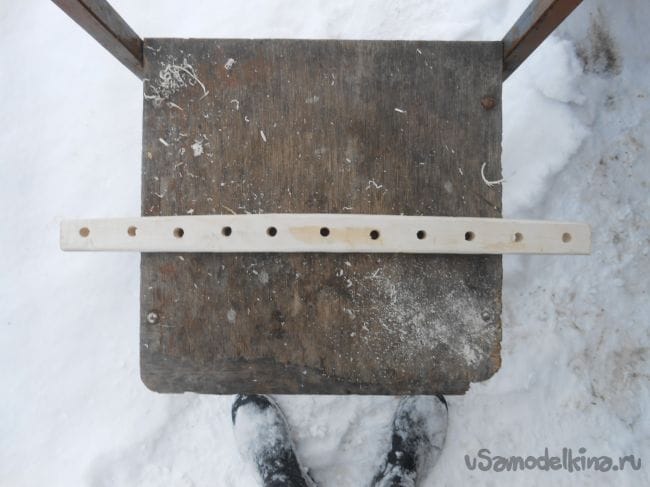

Вот что должно получиться. Размеры таковы: высота-2 см, ширина-3 см, длинна-60 см. Просверливаем отверстия под зубья, сверлом на 10 мм., расстояние между отверстиями 5 см.

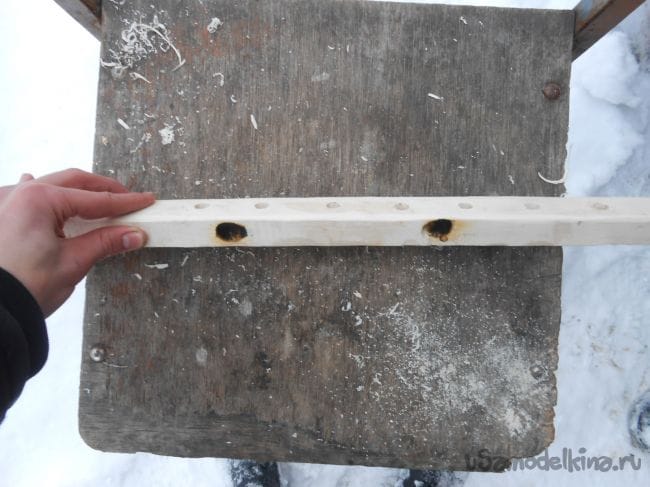

Ниже отверстий просверливаем насквозь ещё одни, но уже сверлом на 12 мм, немного наклонив, дабы у нас получились отверстия под углом.
Теперь приступим к изготовлению зубьев. Размеры должны получиться таковы: высота-10 см, диаметр-1 см.

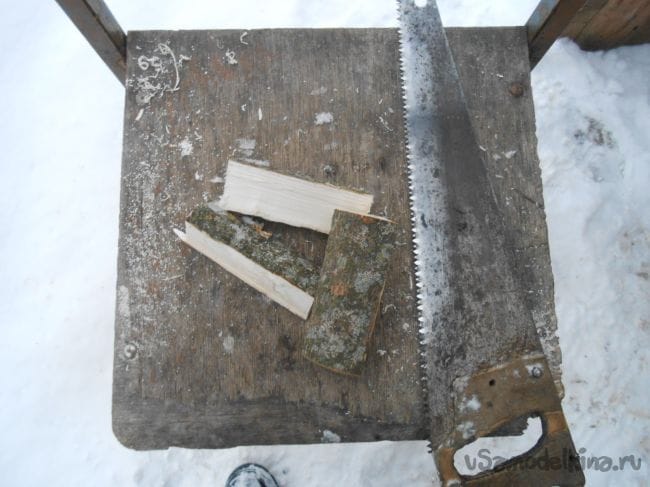

Для этого я взял оставшуюся часть от полена и разрезал на 3 ровных части по 10 см.
Вот что должно получиться.

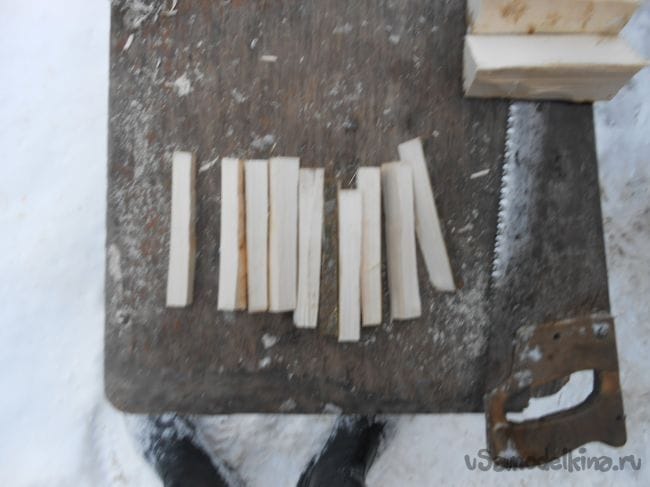

При помощи острого ножа расщепляем на маленькие брусочки, и придаём форму зубьев.
Вот что должно получиться. И при помощи ножа затачиваем концы.
Берём зубья и "вгоняем" их в отверстия при помощи молотка или киянки.

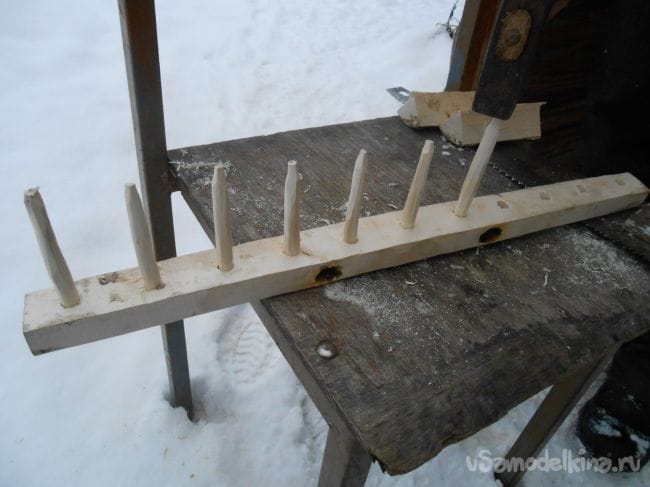

В итоге получаются уже почти готовые грабли.

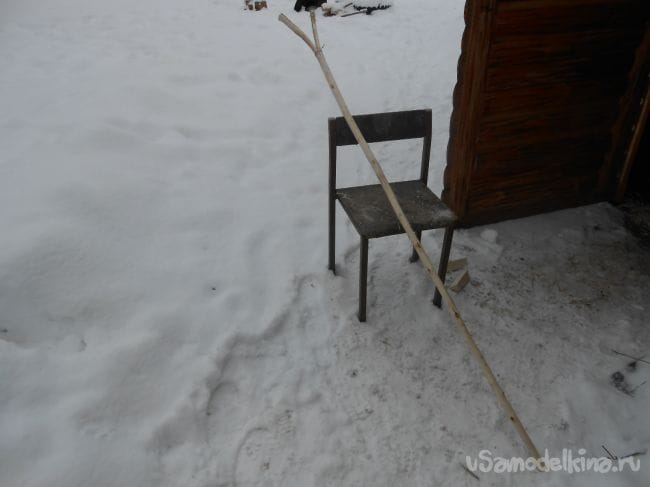

Переходим к изготовлению черенка для граблей. Для начала очищаем жердь от коры, и расщепляем от начала черенка на 30-40 см, предварительно обмотав проволокой. И сушим 7-8 дней.

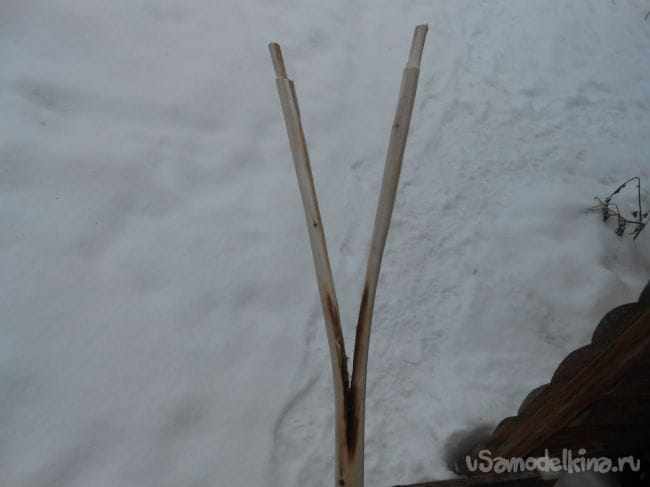

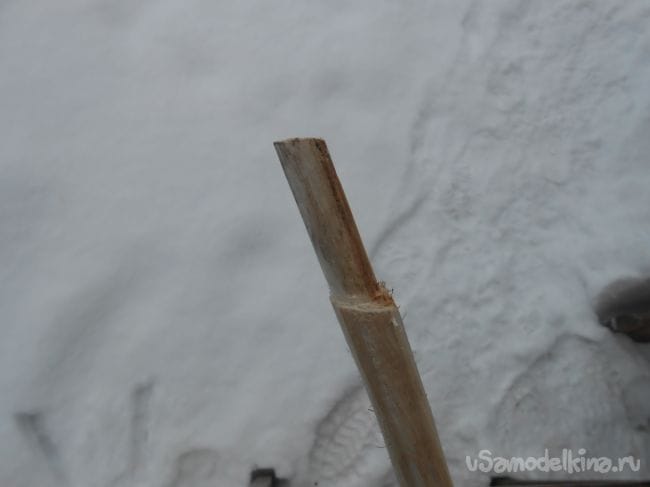

В итоге должна получиться вот такая "развилка".
На развилках делаем вот такие закругления как на фото при помощи ножа, диаметр 12-мм.. И черенок уже готов.
В проделанные заранее отверстия на 12 мм вбиваем развилку в соответствующие отверстия.
Делаем это при помощи молотка. Вот и всё это в весь процесс изготовления деревянных грабель. В данных граблях хорошие плюсы: легкие, удобные, сено ими ворошить — одно удовольствие. А ведь их несложно сделать и самому.
