Деревянные шестерни своими руками


Шестерёнка своими руками

«Копался» в интернете и ни где не нашёл как можно сделать шестерёнку без компьютерных программ и станков.

Оказалось всё просто. У любого мастера под рукой найдётся:

И так начнём; для изготовления нам потребуется: кусок фанеры, карандаш, линейка, ножовка по металлу или лобзик (у меня циркулярная пила в помощь), 2 сверла (у меня 8 и 3 мм), диск пилы или отрезной диск по камню (главное, что бы были зубцы), ручная или электрическая дрель, напильник с крупной насечкой.

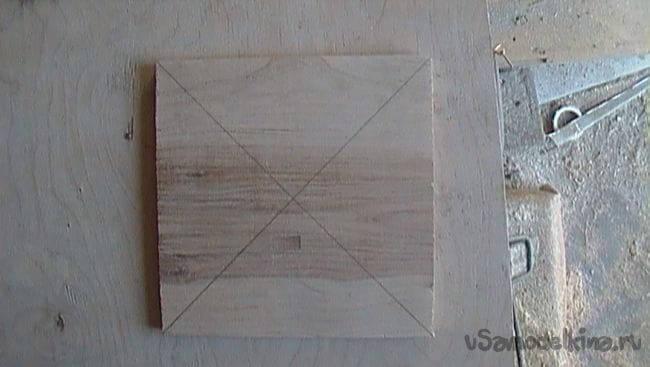

Для начала возьмём квадратный кусок фанеры, найдём середину проведя 2 диагонали.

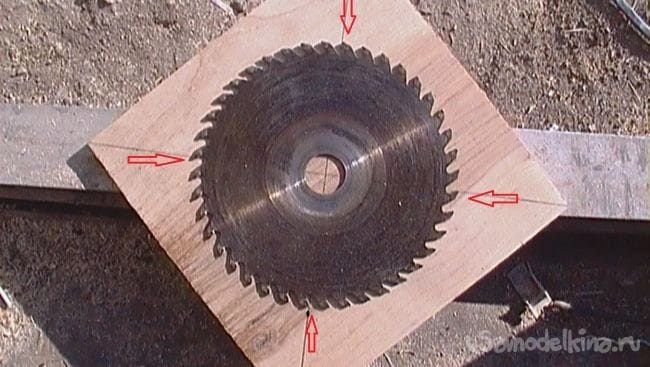

Накладываем пильный диск так, что бы зубцы совпадали с диагоналями

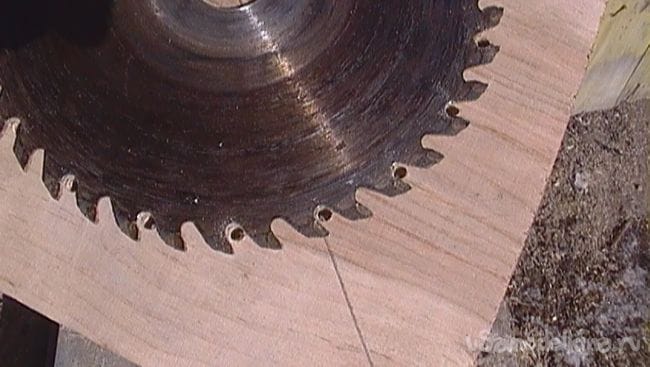

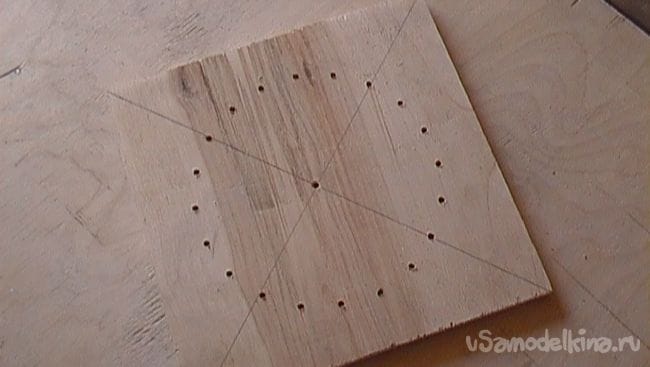

И сверлим отверстия выбрав «шаг» для будущих зубцов шестерни.

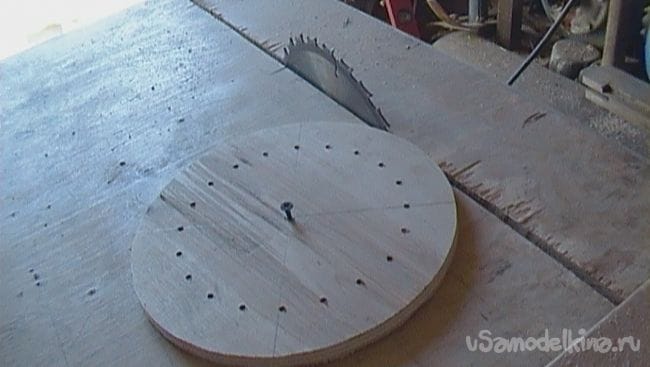

Рассверлим полученные отверстия до 8 мм. и с помощью лобзика (я делал на циркулярке) выпилим правильный круг.

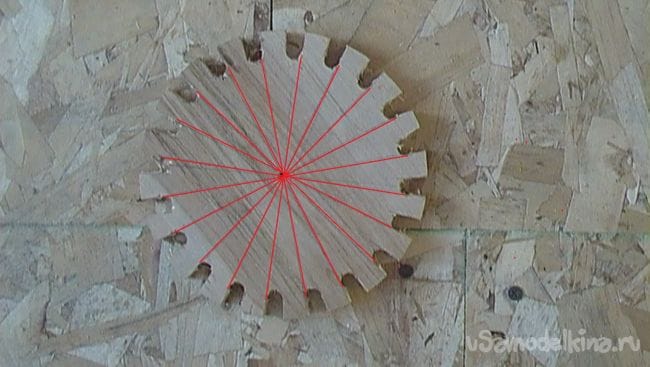

Нанесём линии проходящие через центр круга, соединяя противоположные стороны 8и мм. отверстий и выпилим заштрихованные сектора.

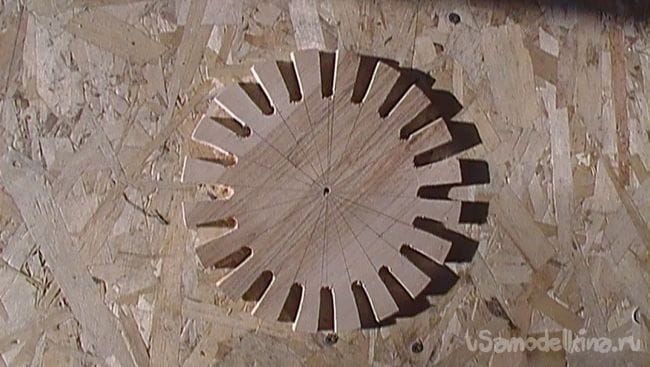

С помощью лобзика или циркулярки подравняем полученные зубцы до нужной длинны.

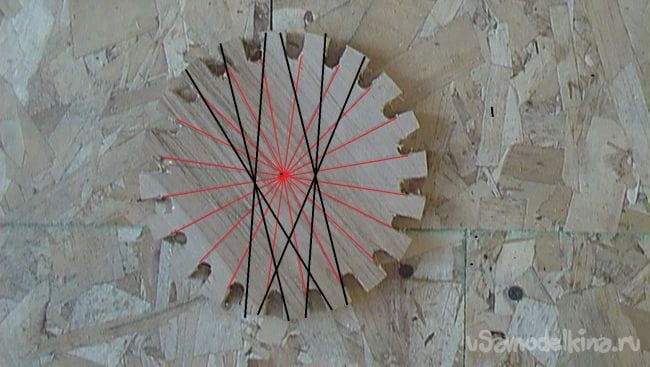

Нанеся линии (чёрные) на полученную заготовку, подрезаем зубцы шестерни.

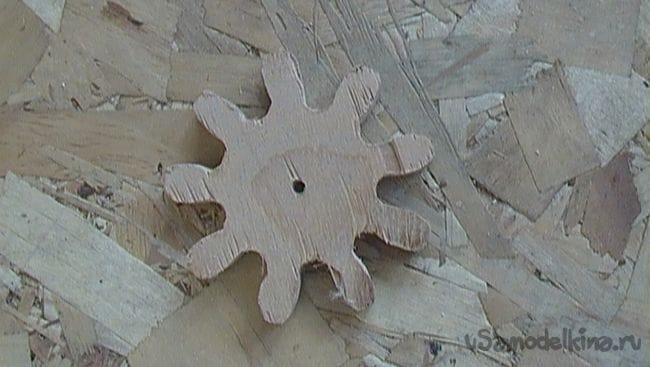

Далее подработав напильником получаем готовый продукт

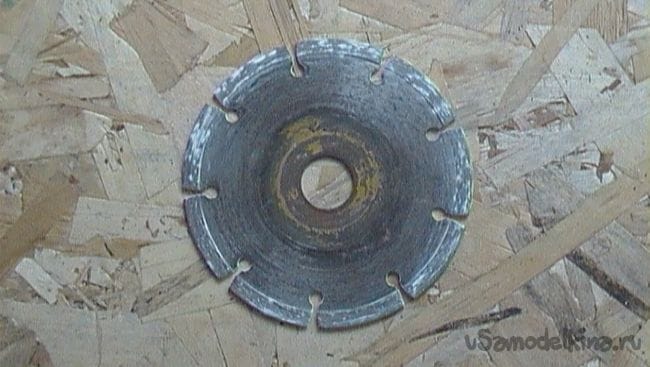

Так же мне нужна ещё и маленькая шестерёнка, для "привода". Её я делал аналогично большой, но использовал отрезной круг по камню.


Если большая шестерня у меня на 20 зубьев, то малая на 9 зубьев.

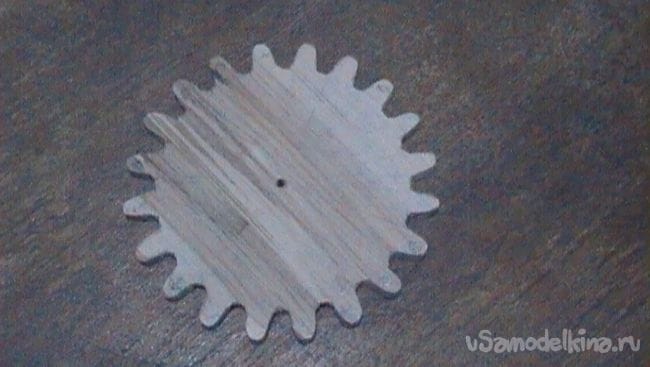

Определив центра на основании получил шестерёнчатую передачу, которую собираюсь употребить в другом изделии.

Удачи в делах и изысканиях! Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать деревянные шестерни

Эта страница также доступна на испанском

Некоторых людей пугает перспектива изготовления своих деревянных шестеренок. для зажимного приспособления коробки подачи винта. Так что я решил, что затрону тему изготовления снаряжения более подробно.

Вы можете щелкнуть любое изображение в этой статье, чтобы увеличить его.

Метод, который я использую для изготовления шестерен для зажимного приспособления коробки передач, такой же, как и для шестерен деревянного фрезерного подъемника, но в этой статье я остановлюсь на зажимах для шарнирного соединения.

Очень важно использовать хорошую фанеру для шестеренок. Ель обыкновенная или пихта у фанеры слишком грубые слои, а древесина недостаточно прочная. А вот фанера из балтийской березы, покрытая тонкими слоями березы, делает отличный материал. Вы также можете добиться успеха с использованием сверхвысокомолекулярного пластика, масонита или фенола. Но обычные доски или нормальные фанеру использовать не рекомендуется.

Начните с создания шаблона для формы шестеренки. Есть несколько способов сделать шаблон шестеренки.Вы можете использовать бесплатный онлайн-генератор шаблонов шестеренок, или мой более сложный генератор шаблонов шестеренок, или, если вы используя планки коробчатого соединения или планы подъема маршрутизатора, вы можете просто распечатать шаблоны подходящего размера прямо из планов. Приспособление для шарнирного соединения планирует даже включают шестерни любого размера до 48 зубьев.

Приклейте бумажный шаблон к куску березовой фанеры толщиной около 10 мм. Я всегда приклейте его, нанеся очень тонкий слой столярного клея по краю шестерни, а затем нажатие на бумажный шаблон.

Затем используйте шило, чтобы проткнуть отверстие в центре между каждыми двумя зубьями шестерни.

С помощью сверла под штифт 5/16 (8 мм) просверлите отверстие в каждом промежутке между зубы. 5/16 дюйма - это как раз тот размер, который подходит для расстояния между зубьями, используемого в шестерни для шарнирного зажима или подъемника фрезерного станка.

Проделанные шилом выемки помогают центрировать острие сверла на каждом отверстии. Обратите внимание, что сверло режет немного дальше, чем предполагает шаблон, но это нормально.

Поскольку мои шестерни должны зацепляться под углом 90 градусов, лучше всего наклонить стол при выполнении надрезов по бокам зубов.Это приводит к зубья, которые слегка сужаются к ответной шестерне.

Стол должен быть наклоняется вправо при резке левой стороны зуба и влево при резке правой стороны зубов, чтобы зубы сужались к низу.

Я также использую этот кусок фанеры, прикрепленный к столу, как своего рода нулевой зазор вставка ленточной пилы, которая сокращает разрыв на нижней части шестерни.

На самом деле относительно легко сделать пластины с нулевым зазором для моей ленточной пилы, но Установка на стол вставки с нулевым зазором вокруг лезвия может быть плохой идеей.

Если ваш стол ленточной пилы нельзя наклонить влево ( моя самодельная ленточная пила не наклоняется влево), можно импровизировать, накрыв кусок фанеры и наклонить с помощью распорки.

Если вы делаете обычные шестерни, которые зацепляются в одной плоскости (в отличие от шестерен, которые неидеально сетка под углом 90 градусов для моих приспособлений), вы не должны обрезать зубы под углом, поэтому весь наклон стола не требуется.

С промежутками между зубами, уже вырезанными просверленными отверстиями, в нижней части зубьев не нужно резать сбоку, поэтому идет довольно быстро.Увидев на YouTube различные видео самодельных станков с ЧПУ, режущих шестерни, Я почти уверен, что могу вырезать вручную быстрее, чем большинство самодельных станков с ЧПУ, особенно потому, что ЧПУ станкам обычно требуется два или три прохода для такой толщины материал.

После обрезки боковых сторон зубов я обрезаю все зубы по длине.

После вырезания всех зубьев и просверливания центрального отверстия шаблон не нужно больше. Обычно я шлифую его ленточной шлифовальной машиной.Это помогает сначала соскрести резцом как можно больше.

Пора опробовать новую шестерню, установив ее на мое приспособление для шарнирного соединения. Этот работал нормально, без любая привязка. Если вы делаете свое первое снаряжение, вы можете попробовать его перед шлифовкой шаблона, на всякий случай посмотреть, что может остаться линий на шаблоне при его небольшой настройке.

Если некоторые части вашего снаряжения заедают, вы можете использовать файл, чтобы изменить форму зубы.

Вы едва можете увидеть, как зубы слегка сужаются к низу на этом снимке. Но это имеет большое значение. Раньше я не заострял зубы, и они обычно требовали немного поработать с файлом, чтобы они не связывались.

Для коробчатых шарнирных приспособлений мне нужно прикрепить ручку к шестерне. Но толщина 10 мм березовая фанера слишком тонкая, чтобы винт мог хорошо держаться, поэтому я всегда склеиваю брусок для части шестерни.

Далее наношу два-три слоя лака.Я считаю, что лак помогает связать волокна зубья вместе, чтобы уменьшить износ. Это также помогает шестерне легче скользить по джиг, чтобы было легче повернуть.

Если вы не хотите возиться с лаком, возможно, стоит затвердеть зубы, нанеся немного столярного клея по краям.

Мне нравится использовать винт с гладким стержнем для ручки. Но короткие шурупы по дереву Всегда держите нитки до головы. Так что я использую гораздо дольше вместо этого шуруп по дереву, и я отрезал винт нужной длины с помощью угловой шлифовальной машины.

Всегда весело видеть летят искры. Обычно искр не так много, но я специально режу быстро, чтобы получить больше искры на картинке. Я прорезал этот винт примерно за секунду. Возможно маленький слишком быстро!

Я удерживал винт, ввинчивая его в кусок дерева и зажимая этот кусок дерево в тисках. У вас может возникнуть соблазн отрезать шуруп ножовкой, но стальные шурупы слишком сложно хорошо распилить пилой.

После отрезания я снимаю заусенцы и делаю на конце небольшой конус. так что я все еще могу залезть в дыру.Я намеренно просверливаю отверстие под винт на небольшая сторона, так что винт будет входить очень плотно.

Вверните винт ручки до упора, затем выверните его примерно на четверть оборота. так, чтобы ручка свободно вращалась на стержне винта. Также убедитесь, что винт не торчит низ шестерни.

Вот и все. Я сделал около десяти шестерен разных размеров для своей коробки совместная джиг-приманка, но на самом деле так много не нужно. Просто каждый раз, когда мне нужно пространство режет с интервалом, для которого у меня еще нет подходящей шестерни, я просто делаю точный размер снаряжение для этого.


И напоследок видео всей процедуры!
